安源大剧院——“结构设计技术创新奖”获奖作品连载(二等奖)

打印文章

项目介绍
设计单位:浙江大学建筑设计研究院
工程规模:约22000m2
项目地点:江西省萍乡市
设计起止时间:2010.04~2010.07
工程状况:预计2013 年底竣工
主要设计人员:干钢、吴杰、华旦、李文化、赵阳
工程概况
安源大剧院是萍乡市重点文化设施和重要标志性建筑,其项目用地位于新城区玉湖路玉湖公园旁,设计以萌芽的种子为引,将其神韵赋予建筑形态之中,使得安源的文化和历史在设计中得以经典重现,达到了形式与内涵的完美统一。本工程总建筑面积为21692m2,其中地上建筑面积18716m2,地下建筑面积为2976m2。地上5层,地下1层,建筑主体高度为23.9m。

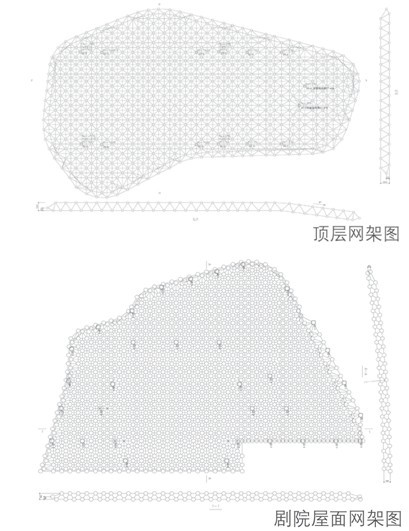

剧院主体为钢筋混凝土框架-剪力墙结构;室外平台为大跨钢砼组合结构;屋面采用钢结构网架结构。基础采用钻孔灌注桩,桩径800~1000mm。

结构设计创新点

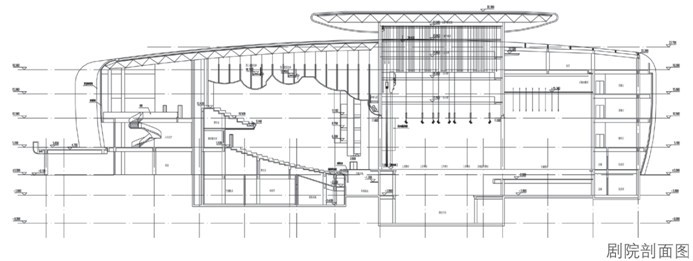

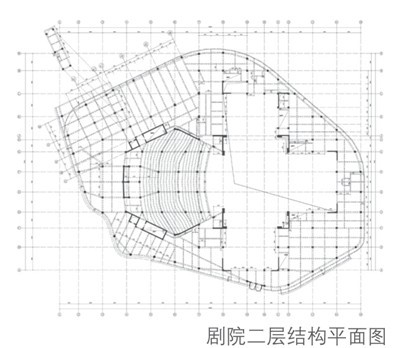

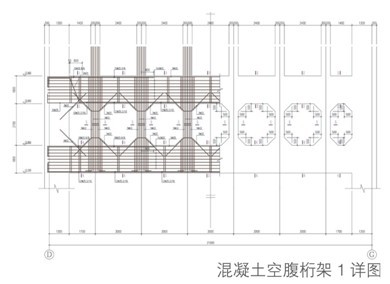

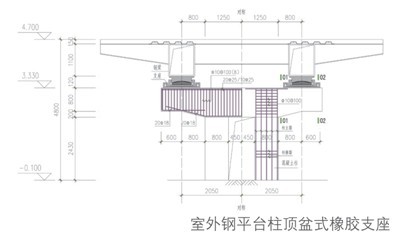

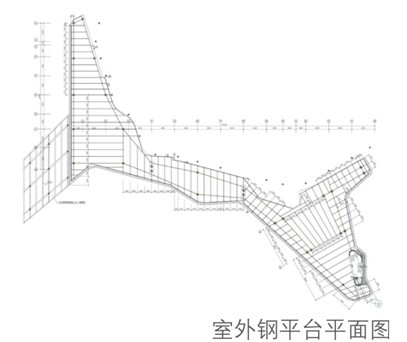

剧院主体功能复杂,设前后旋转舞台和双侧台,楼板开大洞不连续,在大洞口周边设置剪力墙,控制扭转刚度;在舞台四周二层天桥标高处各设置1 道混凝土空腹桁架,进行结构转换,跨度21m,施工难度大;剧院楼座因建筑要求悬挑超过4m,悬挑筋分段向下弯折,提高抗剪承载力,舞台栅顶设计为大跨钢结构体系,并承担较大设备荷载。室外平台采用大跨钢结构箱型梁,并在砼柱顶设盆式橡胶支座。屋面采用大跨钢结构网架,局部悬挑12m。
