郑西客运专线西安北站站房——“结构设计技术创新奖”获奖作品连载(二等奖)

打印文章
项目介绍

设计单位:中南建筑设计院股份有限公司
工程规模:332118m2
项目地点:西安城区北部
设计起止时间:2008.9~2010.5
工程竣工时间:2011.01
主要设计人员:陈兴、李霆、江红、周佳冲、袁波峰、
钱屹、季少波

工程概况

西安北站位于西安城区北部,城市中轴未央路、城市三环路及绕城高速公路交通枢纽衔接处,是我国西部综合客运的中心,是一座集铁路、城市轨道、城市道路交通换乘功能于一体的现代化特大型交通枢纽;共有18个站台面34股道,为目前国内站台数最多的火车站。西安北站总建筑面积为33.2万m2。
注:轨道层及地下通道由铁道第一勘察设计院集团有限公司设计

结构设计创新点

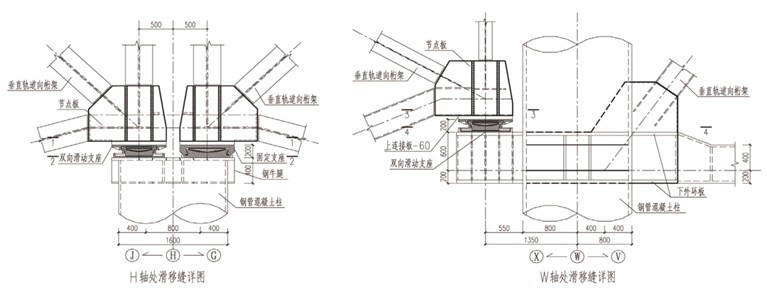

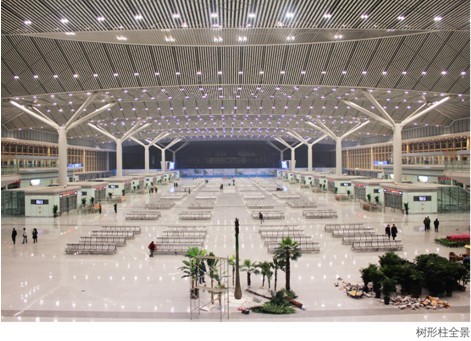

西安北站主站房高架层的平面尺寸达522.38m×182.5m,本工程对温度作用进行详细分析,并采用m法模拟土体弹簧刚度,在高架层设置滑移缝,在高架层长楼梯支座下设置滑动构造等,较好地解决了结构超长问题。钢桁架与柱节点采用外环板形式。屋盖为大跨度、大悬挑的三向交叉网格结构,在树形柱节点中采用了向心关节轴承。本工程的设计方法对同类工程具有重要参考价值。

获奖情况
获2011年度公司优秀建筑工程设计一等奖
获2012年度湖北省优秀工程设计一等奖
