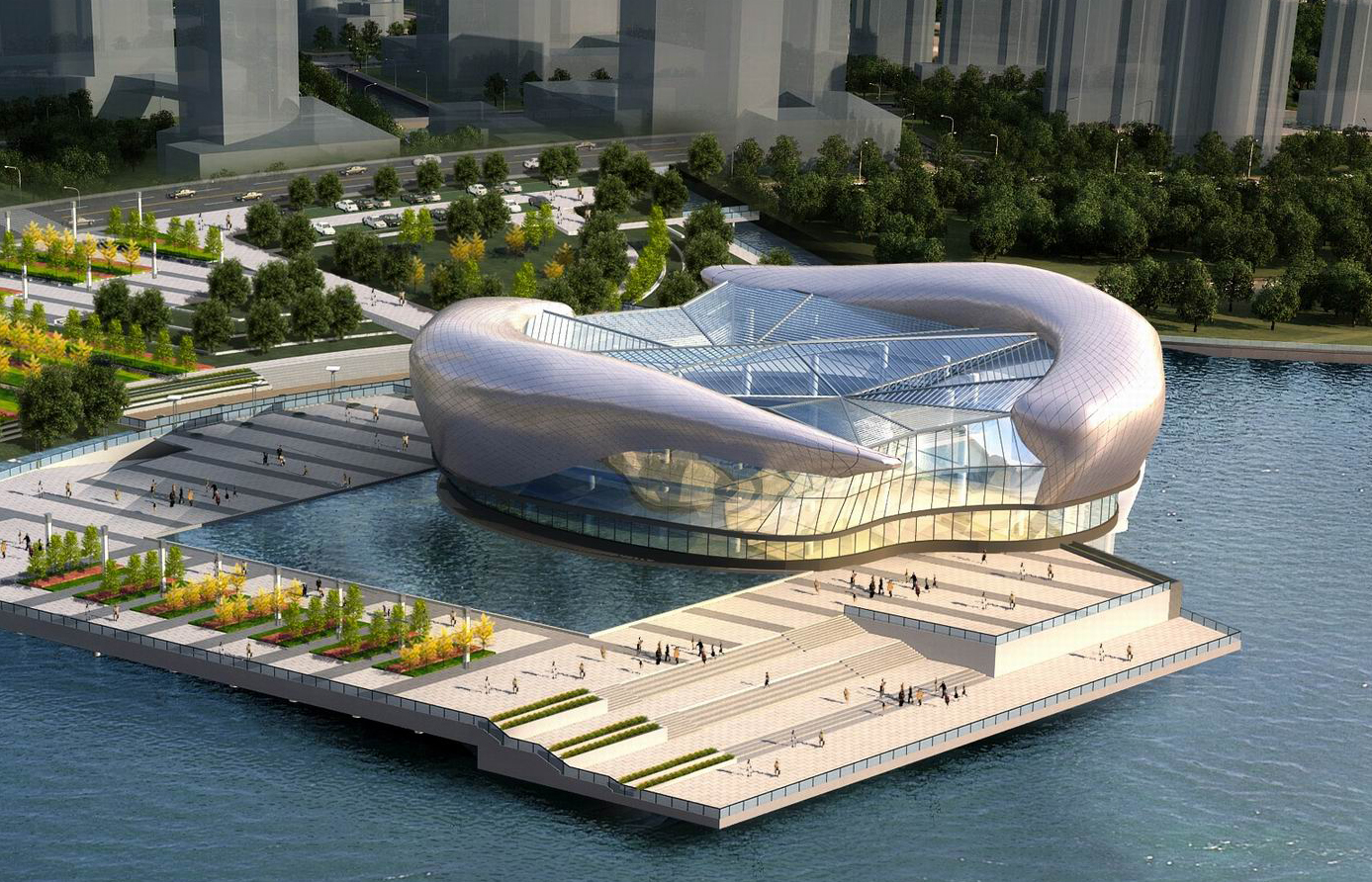

太仓市规划展示馆工程为位于太仓市南郊新城的一栋多层会展类建筑，其使用功能均为城市规划展示，建筑面积约为14765m2。展示馆建筑造型为两条相互追逐的鱼，地下1层，地上3层，其中混凝土结构的高度为18m，鱼形钢结构单层网壳的顶面高度约为28m。建筑结构安全等级为二级，结构设计使用年限为50年，本工程结构抗震设防烈度为7度（第一组），设计基本地震加速度为0.10g；建筑抗震设防分类为标准设防类建筑，建筑场地类别为Ⅳ类，特征周期为0.65s
鱼形围护结构采用单层网壳结构形式，杆件均采用矩形管(□200mm80mm6mm、□160mm80mm6mm)。网壳下侧支承于标高为6m的钢筋混凝土悬挑楼面梁上，并通过支座梁1(ZZL1)逐渐过度至采光顶标高，上侧通过支座梁2(ZZL2)支承于中部采光顶钢梁上。为保证网壳的整体稳定性，网壳中部支于混凝土柱顶设置的二级伞形支撑上。悬挑在外的鱼尾部分支于ZZL1和ZZL2交接处，ZZL1通过钢柱Z1(□400mm300mm16mm)与混凝土结构连接，ZZL2支承于采光顶上，钢柱在6m和11m标高处分别和混凝土结构形成铰接连接。网壳支座节点形式均采用铰接支座。
工程由于建筑外形曲面的要求，鱼形网壳采用边长为1米左右的三角形网格。单条鱼形网壳约有二千多个结点，六千多根杆件。网壳节点如采用相贯焊接，不仅工期较长，同时施工中壳形难以调节，节点焊接质量也难以保证。工程尝试采用了一种新型的高强螺栓毂节点，通过试验表明该新型节点刚接效果较好，满足工程要求。
采光顶结构布置
通过把复杂的屋面形态进行分组，分解成若干部分相对简单的工作组，每一部分根据建筑的构件进行划分，比如屋面板、边梁、主次梁、柱子、墙体，最后再把模型组合在一起。空间模型形成后，各种梁、墙、柱的空间定位均可确定，特别是鱼形单层网壳上的各类构件，与其它构件或设备管线是否碰撞，就很一目了然了。Autodesk Revit模型可将部分信息导入SAP2000，进行相关的计算分析工作。
